产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |
重庆异频线路参数测试仪从以上分析我们不难看出:1、接地线路的零序电流应该是所有线路中值的。2、接地线路的零序电流方向明显不同于其他未接地线路,相位相差180度。这两个结论作为接地选线装置的原理依据,我们称之为“相对原理、双重判据”。单源多线路中性点不接地系统单相接地时电压电流分析图(a)系统图 (b)非故障线路1电流与母线电压相量图 (c)故障线路电流电压相量图根据上图分析,可以得出以下几点结论:(1)在小电流系统中发生单相接地故障时,不存在负序电压分量,只有正序电压和零序电压分量。单相接地短路时出现的故障电流为电容电流。因各序电流在线路上形成的压降很小,可以忽略不计,所以正序网络中阻抗为零,负序网络中阻抗也为零,零序网络中仅有对地电容,即电容电流就是零序电流(2)在中性点不接地的电网中发生单相接地故障时,故障相对地电压为零,非故障相对地电压为电网的线电压,电网出现零序电压,它的大小等于电网正常工作时的相电压,但电网的线电压仍是三相对称的。(3)非故障线路3IO的大小等于本线路的接地电容电流。故障线路3IO的大小等于所有非故障线路3IO之和,也就是所有非故障线路的接地电容电流之和。(4)非故障线路的零序电流超前零序电压为90度;故障线路的零序电流滞后零序电压90度;故障线路的零序电流与非故障线路的零序电流相位相差180度。(5)接地故障处的零序电流大小等于所有线路(包括故障线路和非故障线路)的接地电容电流的总和,它超前零序电压为90度,由于单相接地的稳态故障电流比较小,有可能接近于或低于电流互感器容许电流的下限值,测量误差较大,同时,稳态故障电流在数值上可能与零序电流滤过器的不平衡电流值接近,很难区别。对消弧线圈接地系统,由于感性电流补偿,使故障线路稳态故障电流更小,甚至出现反相,给故障选线增加困难。
重庆异频线路参数测试仪低压脉冲法现场测试连线如图四所示:图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长,对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”,即用外加冲击高压强行将故障点击穿,使故障点产生闪图六 冲击高压法现场测试接线示意图络放电,利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时,应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上,将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上,采样方法选择“高压闪络法”,然后按采样键。面板工作指示灯转换到“冲闪”,此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电,若故障点在此冲击高压的作用下产生闪络击穿,屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次,仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器,也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键,使波形便于观察分析即可。将个游标移到回波的起始拐点,将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值,按动”保存”键,屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。
<重庆>天正华意电气设备有限公司 输电线路小电流接地定位仪重庆重庆异频线路参数测试仪首先用脉冲测距法(低压脉冲法)测量线路全长。本方法适用于对输电线路的全长、开路故障和短路故障的测试。凡是输电线路相间或相地的绝缘电阻降至线路的特性阻抗(大约等于400Ω),甚至直流电阻为零的故障均为低阻或短路故障。凡是相对地电阻无穷大或虽与正常的绝缘电阻相同,但电压却不能馈至用户端的故障均为开路故障,或称断路故障。测试前,将Q9线与主机输出Q9座相连,Q9线的红夹子与输电线路的一相相连,黑夹子与系统地相连。2.根据被测输电线路的长度,选择脉冲长度一般情况下:<5Km选取“短距离” 5~10Km选取“中距离”>10Km选取“长距离”3. 按一下“测试”键,测试屏右下角将弹出一个采样菜单,待完成条结束,屏幕将显示测试的特征波形,并且不断地重复采样显示。在重复采样的过程中可适当调节“主机”的“输入振幅”电位器,直到回波拐点清晰为止。由于输电线路上有较强的感应电压(可能有数百上千伏),在用低压脉冲法进行测量时,仪器不能直接用夹子线夹在故障相上。如果直接接入线路,将因为线路上的感应电压使一起的输入电路烧毁。的办法是先用接地线将相线短路,线路故障测试仪的红夹子经过一个0.1微法/5KV的隔离电容器再接到故障相上,撤掉短路线,就可正式进行测试了。
<重庆>天正华意电气设备有限公司重庆异频线路参数测试仪使用方法1 巡查装置简要介绍1.1 信号发生装置:1.1.1 界面说明打开电源后,显示主界面如下分“输出异频信号”和“本机电池电压”,通过“选择”键相互切换。“输出异频信号”即往线路注入异频信号(对应异频信号灯亮)。“本机电池电压”即检测本机锂电池电压,电池充满电压为11.8V(充电器指示灯变为绿灯)当电压低于9.6V时,会报警,界面显示“电?池电压过低,请充电!”,充电时,插上充电器,面板充电指示灯亮,表示充电正常。1.1.2 接线说明信号输出 将异频信号输出线(红色)一端接入本端口,另一端接入挂钩拉闸杆(内置保险丝),确保接线良好可靠。大 地 将接地线(黑色)一端接入本端口,另一端接入现场接地柱上,确保接地良好可靠。充电接口 专用12V充电器接口。1.2 信号采集器长按红色“电源”键3秒,指示灯闪烁,即开启本机,在任何状态下均可长按下电源键3秒进入关机状态。将本采集器旋进绝缘令克棒。1.3 信号接收定位器1.3.1长按红色“电源”键3秒,开机正常后直接进入主菜单界面,在任何状态下均可长按下电源键3秒进入关机状态。1.3.2?按“上下”键、“确认”和“取消”键,可以选择菜单并进入相应内容。“检测异频电流” 检测信号发生器注入的异频电流值,超过门限时,蜂鸣器报警。“检测负荷电流” 检测线路运行的负荷电流,超过门限时,蜂鸣器报警。“检测钳表电压” 检测钳表(即信号采集器)电池电压,必须大于4.4V否则需更换电池。“检测本机电压” 检测本机(信号接收定位器)电池电压,必须大于5.0V否则需更换电池。
重庆异频线路参数测试仪本次测试完毕后,要将“测试电源”弹起来(关闭仪器内部数据处理器的电源),否则会将内部电池放光,下次无法启动仪器。4.由于仪器在冲击闪络状态工作时,地线到高压设备间的连接地线上将产生数千伏的瞬时高压,一定要将仪器地线单独用地线接到系统地上,而不能接在别处。否则在进行冲击高压时有可能造成仪器死机,甚至损坏仪器。5.由于10KV配电线路的分支较多,波形较乱,且信号衰减较大,故障波形判读较为困难,。所以在测试10KV线路时,尽可能断开分支节点,单独测试故障分支的故障距离就可以了。6.一般情况下机内电脑和数据采集器不会有问题。如果有问题,多数情况是连接电缆接触不良。可用替换法从仪器的提示信息予以排除。7.仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题,请及时与经销商或本公司联系。如因人为因素造成仪器损坏,将使你失去仪器保修的权利。附件:测试分析报告及主要实验、测试的记录报告为了搞清楚35KV输电线路上电波的传播特性和利用行波法测试线路的各种类型故障的波形特征,论证设计方案所提出的几种测试方法的可行性以及摸清楚实际线路上各种环境因素对测试精度的影响程度。福建电力试验研究院根据技术合作合同的要求,在2006年9月29日和2007年11月9~10日,利用共同研制的试验样机分别在两条输电线路上两次组织了模拟现场故障测试试验。取得了大量试验数据和测试波形。两次试验结果证明:利用特别研制的输电线路故障定位仪的低压脉冲法和冲击高压闪络法,完全可以实现3对5KV输电线路上所出现的断路故障、低阻接地故障、高阻泄漏性故障和高阻闪络性故障的定位检测。而且测试精度也能达到合同要求。
<重庆>天正华意电气设备有限公司 输电线路小电流接地定位仪重庆重庆异频线路参数测试仪它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题;也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电,一次可以工作6小时以上,重量小于8公斤,实用方便,从而很好的解决了上述问题,并使停电查线更为准确、快捷、方便、轻松,具有传统方法所无可比似的优越性。2.1设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。(1)信号发生装置:在故障线路停电状态下,该装置向10kV故障线路注入检测信号,用以检测接地故障。(2)信号采集器:为手持可移动测量装置,检测异频电流信号用于定位单相接地点。在线路正常运行时,可实时检测线路负荷电流。(3)信号接收定位器: 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据,确定故障点方向及位置。2.2操作原理当线路发生接地故障时,在停电状态下,信号发生装置向故障线路发送一个具有一定功率的异频信号,该信号会通过接地点流向大地,即信号源、线路、接地点和大地之间形成回路。
重庆异频线路参数测试仪主要技术性能1.本测试仪采用笔记本电脑为数据处理终端,具有触摸式液晶屏幕显示,画面清晰、色彩均匀,波形处理功能强大。由于采用先进的波形处理算法,能较真实地反映现场实测波形,使操作者能可靠地分析各种故障波形。2.先进的软件设计使人机对话更为友好,仅用触摸笔操作便能完成所有功能设置,全部汉字提示,操作十分简单,各种文化层次的人都能很快熟练掌握。3.能检测110KV、35KV以及10KV等级的架空输电线路的瓷瓶击穿引起的闪络性故障、泄漏性高阻故障及短路、断路故障,并给出故障距离数,其误差一般不会超过正负一个杆塔的范围。4.具有完善的波形处理功能,能将所采集的波形任意选择显示、左右平移。这样便更有利于对特殊故障波形特征拐点的判断。5.本机面板上设有工作状态指示灯,可以提醒用户当前系统是处于低压脉冲法工作状态还是处于高压闪络法状态,便于用户对系统进行监控。三、主要技术指标1.测试对象及适应故障类型:主要测试110KV、35KV包括10KV高压输电线路所出现的高阻泄漏性故障,高阻闪络性故障,断路故障及短路故障2.测试方法:脉冲测距法和冲击高压闪络测距法3.测试距离:大于150Km4.根据输电线路的长度可选择三种测试方式:短距离测试;中距离测试及长距离测试5.取样方法:电流取样法6.粗测精度:相对误差小于5‰,误差10Km时小于50m7.具有现场测试波形储存功能:储存波形的数量仅受电脑内存能力的限定。并能随时调出屏显以提供资料分析与对比。
<重庆>天正华意电气设备有限公司重庆异频线路参数测试仪同时,也证明了电桥法因无法克服线路上的工频感应电压的干扰而不可能在输电线路上予以应用。以下实测时数据和波形的的具体分析:2006年9月29日1、线路全长A相与地全长B相与地全长A相与B相全长2、线路断线/断路故障(1组)A相断线B相短路A相B断线B相断线(2组)B相短路A相断线(3组)测其中一项对地(A相B相短接)A相对地短路B相对地短路(4组)A相对草B对草地(5组)B相对地接800欧电阻B相接树A相1、A相2到树A相对地闪络性故障2007年11月9日~10日在福建电力试验研究院模拟故障试验波形集11月9日在兰高线上的测试波形:(线路全长16894m,在第107﹟杆塔处进行断线、短路模拟试验项目)①15:04 B相断线(开路)测得开路全长距离为16894m。(游标卡在发射脉冲和回波脉冲前沿拐点上的有效读数范围16877~16925m,即是说在这个读数范围内都可视同为正确的,有148m读数误差范围)②15:08 A相对铁塔(地)短路 测得短路全长为16894m。有效读数范围16877~16925m。③15:33 B相对地短路 测得短路全长为16894m。有效读数范围16877~16925m。在99﹟杆塔处进行断线、短路模拟试验④16:42 B相对地短路 测得短路距离为15527m。有效读数范围15470~15550m。有80m读数误差范围。
<重庆>天正华意电气设备有限公司 输电线路小电流接地定位仪重庆重庆异频线路参数测试仪但是如果考虑到线路较长,由于杆塔之间导线的悬垂所增加的实际线路长度大于输电线路的地理长度,利用同一种波速测试短线路和超长线路的测试误差相差较大。有必要在现场重新测试该线路的实际电波传播速度,并以此速度测试该线路故障距离,以减小测试误差。1.仪器在波速测量时的接线方式:见图十九图十九 电波测速接线方式示意图测试被测线路的电波传播速度时,仪器应该处在低压脉冲法工作方式。仪器的Q9测试夹子线的红夹子夹在线路的任一相,黑夹子夹在线路的接地线或另外一相上。2.“波速测量”:“波速测量”方法如下:将仪器检测方法预置在“检测方法”的“低压脉冲法”测试状态,选取适当的“长度选择”,点击“波速测量”,屏幕将弹出 “请选择计算方式”提示菜单(如图二十所示)。触摸笔点击菜单中的“用实时通讯数据计算速度”和“测量吧”模拟键后,仪器开始输出测试脉冲,并在屏幕上显示出发射脉冲与回波脉冲。将波形适当扩展,并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间(如图二十一所示)。此时,用触摸笔点击“计算速度”模拟键,仪器界面又弹出提示“请输入两游标间的距离”(线路的地面长度)的子菜单。如图二十二、图二十三所示。用数字键输入线路的准确地面长度后,点击菜单中的“确认”键。屏幕马上置换成波速测量结果显示界面。在子菜单和“设备当前参数”栏中显示出该线路中的电波传播速度数值。如图二十四所示。此数值作为以后测试该线路故障时的波速选用值。点击子菜单中的“离开”模拟键,屏幕回到初始界面后便可按提示进行测试 点击“采样”键,仪器将进入传播速度输入界面。点击“确定”键,仪器便自动进行数据采集。测试结果界面如图二十五所示。此时便可用触摸笔启动游标对故障波形进行距离测量。
<重庆>天正华意电气设备有限公司 输电线路小电流接地定位仪重庆 输电线路小电流接地定位仪重庆 <重庆>天正华意电气设备有限公司重庆异频线路参数测试仪仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图(如下图)图5—2、零序阻抗接线5.3、线路互感接线(如下图)图5—3、线路互感接线5.4、正序电容接线(如下图),零序阻抗也可采用此种接线方法接线,仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线(如下图)图5—5、零序电容接线5.6、耦合电容接线(如下图)图5—6、耦合电容接线仪器测试采用四极法原理,被测线路需要电流引下线3根,电压引下线3根,电流测试线位于测试电源侧,电压引下线位于线路侧,以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子,尽量用截面积足够大的导线,并保证与线路测量端可靠连接,避免引入较大的接线误差。仪器测试接线极为简捷,只需一次接入上述测试线,通过仪器自动控制测量方式和被测线路对端接线方式配合,即可完成所有序参数测量,大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接,现场接线时可以只连接左上角的仪器接地端到大地就可以了。连接仪器和被测线路时,保证线路测量端可靠接地(挂接地线),测试完成后恢复,取接地线;仪器可靠接大地,注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时,不能进行测量,以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能:1、导入仪器测试数据文件; 2、显示详细数据,可供用户自行选择;3、选取相应的测试项目,生成标准报告文件;4、生成单个项目详细数据报告文件;6.1、软件主界面(无数据) (有数据)软件主界面分四大块:1,导入数据显示区;显示所有导入的测试项目标题,包括有时间、线路长度和测试项目名称,用户能清楚地找到自己所需要的项目,然后添加到右边区域并显示,多能同时添加四个测试项目。
重庆异频线路参数测试仪输电线路故障距离测试仪一、用途输电线路故障距离测试仪是用于架空输电线路发生性接地(短路)或断路(开路)时,测量故障点到测量点(变压器)的距离。该仪器适用于35kV及以上各电压等级的架空输电线,当发生性单相接地或断线故障时,只要在变电站内对故障线路进行测试,就可准确地测出故障距离,确定故障杆塔,便于抢修人员快速查找故障,缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小,携带方便,自带电池交直两用,具有图形和数字显示功能,操作方便。二、原理 根据波的传输理论,波在架空线路上传播遇到开路或短路点时,会发生反射,在线路上产生驻波。波的频率不同,驻波波峰波谷出现的位置则不同。通过改变波的频率,可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的,在已知波速的情况下,就可以计算出线路的长度。设: f: 注入的信号频率;v: 注入的信号沿线路传输的速度;: 注入信号的波长;L: 线路长度;因为: f×=v由理论公式推导,可得出:对于末端短路的线路,当注入的信号频率由低向高变化,在注入点出现个驻波波谷时,线路长度为波长的一半,即: L= /2=0.5V/F。对于末端开路的线路,当注入信号的频率由低向高变化,在注入点出现个驻波波谷时,线路长度为波长的四分之一,即: L=/4=0.25V/F。据这一结论,就可以计算出故障距离。本仪器带有测频电路及对驻波波谷进行检测的模块,可检测出发生驻波时的频率,再根据已有的各电压等级下的波速,换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路,对测量出的各频率下的数据进行记录,可在测试完成后进一步分析。
<重庆>天正华意电气设备有限公司重庆异频线路参数测试仪可以通过在线路任意位置检测该信号的存在与否,判断故障点的位置。示意图如下:2.3操作步骤步:确认故障线路已经停电(可用信号采集器和信号接收定位器检测)第二步:用信号源(信号发生装置)向故障线路注入检测信号第三步:用信号采集器和信号接收定位器根据二分法检测信号第四步:确定故障点三、特点及技术参数3.1特点(1)通过绝缘杆操作,内部有熔断保护装置,操作可靠(2)内置内置大容量锂电池电源(可车载充电),无需另外提供电源,使用方便,经久耐用(3)信号发生装置可以配置一组或多组信号采集接收器,可以进一步提高查找速度(4)电流采集接收无线天线内置,确保钳表绝缘可靠(5)背光显示可以设置,方便夜间使用(6)体积小、重量轻、操作简单、携带方便3.2技术参数(1)信号发生装置输出范围:0-70mA输出精度:±1mA输出功率:50W测量范围:0-80k检测线路长度:大于100km显示方式:中文液晶,背光功能LCD尺寸: 90mm*73mm电 源:锂电池12V12Ah工作时间:大于4h工作温度:-10℃~+50℃装置尺寸:327mm*282mm*218mm装置重量: 8kg(2)信号采集器 检测方式:钳形CT积分方式传输方式:433MHz无线传送传输距离:40m钳口尺寸:Φ33mm测量范围:0.1mA-100.0mA(异频电流) 1A-600A(负荷电流)测试精度:±%工作时间:大于10h装置尺寸:255mm*76mm*31mm电 源:碱性干电池1.5V*4装置重量: 340g(3)信号接收定位器显示方式:中文液晶,背光功能工作时间:大于10hLCD尺寸:54mm*50mm装置尺寸:204mm*100mm*35mm电 源:碱性干电池1.5V*5装置重量: 360g
<重庆>天正华意电气设备有限公司重庆异频线路参数测试仪按住开始测试不放,当进度条跑满整个方格的时候,仪器将自动进入的测试过程。为更好的保证测量精度和测量性,仪器首先将对外界干扰信号进行检测并分析;当然,仪器内部采用的是高端的专业DSP快速处理器来处理,相对用户来说整个干扰检测过程就是一瞬间的事情,用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置;首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流,整个过程仪器内部均采用实时监控的手段,保证输出的稳定可靠。升压或升流成功后,保持200伏电压或4安培电流然后进行55Hz(如图4—4)环境下的检测分析;当55Hz检测分析完成后,仪器自动变频到45Hz进行45Hz(如图4—5)环境下的检测分析;经过仪器内部中央处理器的高精度处理,得出并显示各项测试结果及数据(如图4—6),包括55Hz所有数据和45Hz所有数据,用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式,用户可以很直观的观察监视整个测试过程发生的变化。 图 4—3图 4—4图 4—5图 4—64.4、时间设置图 4—74.4、数据管理图4—8图4—9图4—10 图4—11图4—12图4—13五参考接线测试开始前,将测量端的线路引下线可靠接入大地,并将面板左上角的仪器接地端子可靠接入大地,然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地,将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧,将电压测量端子 UA、UB、UC接入线路引下线线路侧,仪器测试接线完成后,再打开线路引下线的接地,以保证设备和操作人员的。5.1、正序阻抗接线(如下图),零序阻抗也可采用此种接线方法接线,

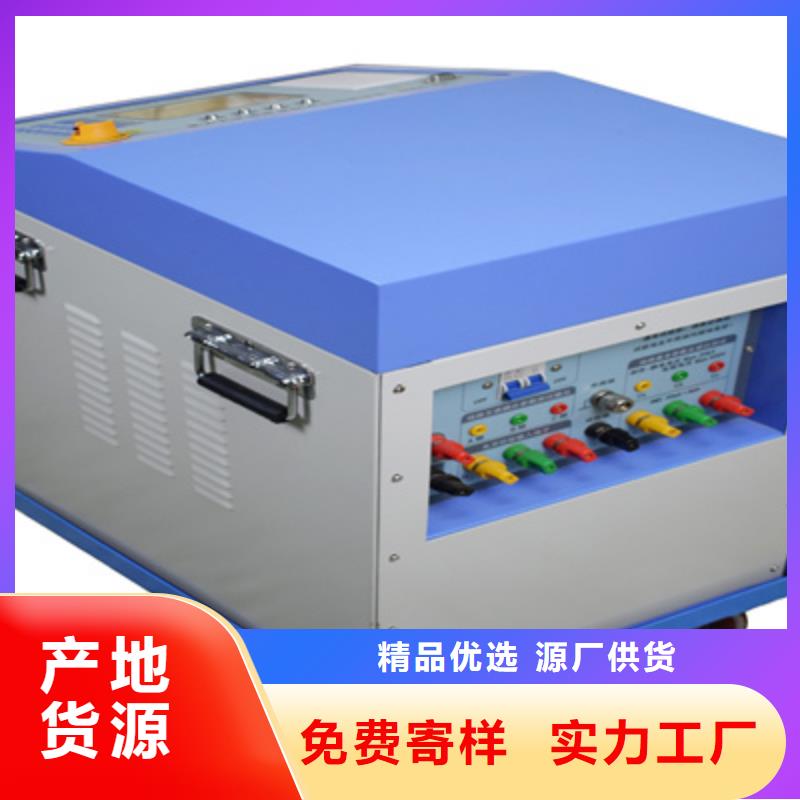

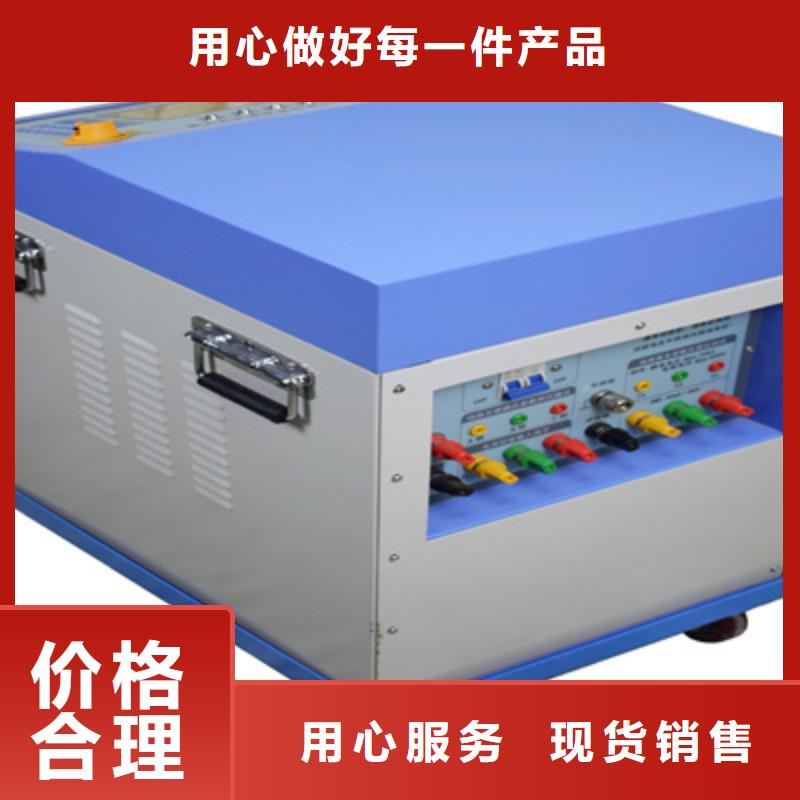

<重庆>天正华意电气设备有限公司 输电线路小电流接地定位仪重庆重庆异频线路参数测试仪异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器内置变频电源模块,可变频调压输出电源。频率可变为45Hz或55Hz,采用数字滤波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张,同杆多回架设的情况越来越普遍,输电线路之间的耦合越来越紧密,在输电线路工频参数测试时干扰越来越强,严重影响测试的准确性和测试仪器设备的性,针对这一问题,我们开发了新一代输电线路异频参数测试系统,集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路;有效地强干扰的影响,保证仪器设备的,能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点:?体积小、重量轻在原来一体机的基础上把主机和电源独立开来,极大地方便了使用、运输和售后。是目前国内同等产品当中体积小、重量轻的;为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可,解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的(号:9.X)抗感应电压电路,保证仪器能够承受更高的感应电压,能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强,由仪器内部自带变频电源模块提供仪器测量输出电源,频率可变为45Hz或55Hz,并采用数字滤波技术,有效地避开了现场各种工频干扰信号,使仪器实现高精度、准确可靠的测量。?DSP高速处理器精准快速,仪器内部采用专业的DSP快速数字信号处理器作为处理核心,在保证测量数据精准的前提下,大大的了一起本身的运算处理能力。
输电线路小电流接地定位仪重庆重庆异频线路参数测试仪阻抗测量: 试验仪器:仪器名称型号编号生产厂家技术参数试验环境:环温:湿度:正序阻抗测量(全长:KM) +j 正序阻抗(Ω)正序电阻(Ω)正序电抗(Ω)正序电感(H)全长测量值每KM换算值零序阻抗测量(全长:KM) +j 零序阻抗(Ω)零序电阻(Ω)零序电抗(Ω)零序电感(H)全长测量值每KM换算值正序电容测量(全长:KM) +j 正序阻抗(Ω)正序电阻(Ω)正序容抗(Ω)正序电容(H)全长测量值每KM换算值零序电容测量(全长:KM) +j 零序阻抗(Ω)零序电阻(Ω)零序容抗(Ω)零序电容(H)全长测量值每KM换算值(五)试验结论及分析批准: 复审:初审: 试验:附录B:随机配件序号名 称数量1主机1台2电源箱1台3主机底座1个4附件箱1个5主机与电源箱防误插连接线(红色)2根6测试输出线/电压输入线(带附套)3组7地线(0.5M/连接主机与电源箱)1根8地线(4M)1根9AC220V电源线1根10使用说明书1份11出厂合格证1份12打印纸1卷13U盘1个14保险管备用备用注意:具体随机配件视出货型号的差异可能有所不同。
<重庆>天正华意电气设备有限公司 输电线路小电流接地定位仪重庆重庆异频线路参数测试仪各母线的启动电压值出厂设置为30V。启动电流值出厂设置为10A。菜单如图5.16所示:图5.16按“↑”键或“↓”键选择启动电压或启动电流,用“←”键或“→”键选择要修改的母线号,按“确认”键进入修改状态。此时按方向键修改数值,每按一次数值变化一次,“↑”增1;“↓”减1;“←” 增10;“→”减10。调到所需数值后按“确认”键保存,自动跳到下一项,若不保存,则可按“取消”退出。c)“电压等级”:设值每段母线所属系统的电压等级,电压等级共4个。分为0,1,2,3。 各母线的电压等级出厂设置为0。菜单如图5.17所示:图5.17按“↑”键或“↓”键选择母线,用“←”键或“→”键修改电压等级,按“确认”键保存。d)“接地方式”: 设置每段母线的接地方式,接地方式有两种选择:不接地、消弧接地;其中“不接地”项默认包括不接地和高阻接地两种接地方式。母线的接地方式出厂设置全部为不接地。 按“↑”键或“↓”键选择母线,用“←”键或“→”键修改接地方式,按“确认”键保存。e)“母线线路”:设置每段线路所属母线(如图5.17);代号:表示的是装置出线的线路序号,如图5.17中的“01#线路”,它对应装置后面端子的第1号出线CT1。母线号:指装置出线所属哪段母线,母线号1、2、3、4对应装置后面的PT1-PT4段母线。母线代号设置为“5”时,表示该出线不属任何母线,即无出线。图5.18按“↑”键或“↓”键选择线路,按“确认”键进入修改状态。用“←”键或“→”键选择线路所对应的的母线号,修改完毕后按“确认”键保存,并自动退出修改状态。按“取消”退出。f)“线路名称”:可根据需要定义每条线路的名称以方便查询,名称长度多可设为4字符,每位可用0~9的数字或A~Z的字母来表示。代号为4段母线和出线顺序号。如图5.19所示:图5.19按“↑”键或“↓”键选择修改项,按“确认”键进入修改状态。用“←”键或“→”键选定需要修改的字母或数字,按“↑”键或“↓”键进行修改,修改完毕后按“确认”键保存,自动跳到下一位。第四位修改完毕后自动跳出修改状态。按“取消”退出。修改名称为按位修改,每设定一位均要按确定保存,否则修改无效。g) “CT变比”:设置每一条线路的CT变比数值;实际变比值为设置值比
