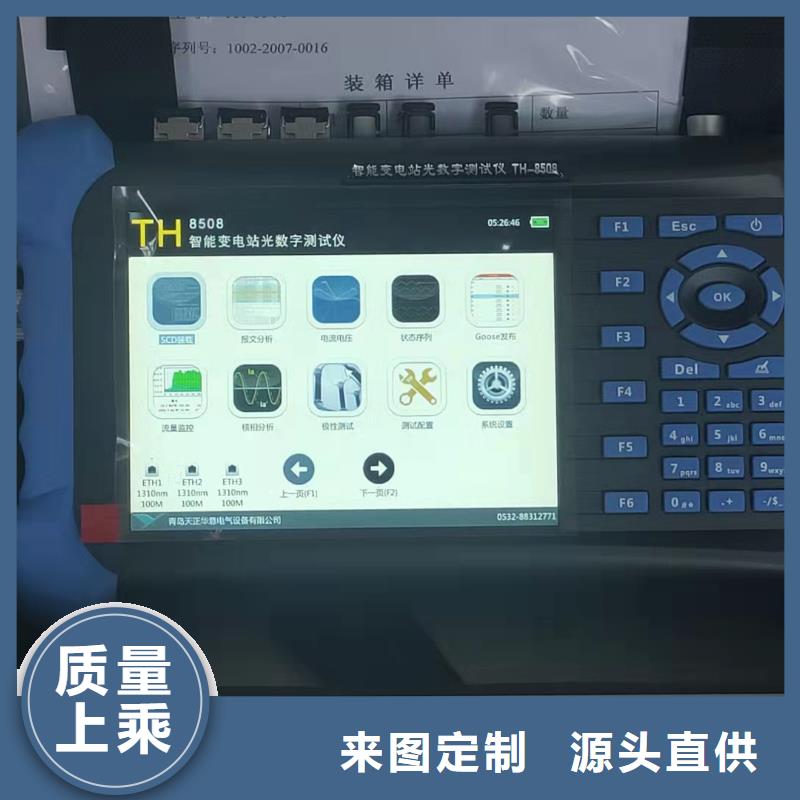

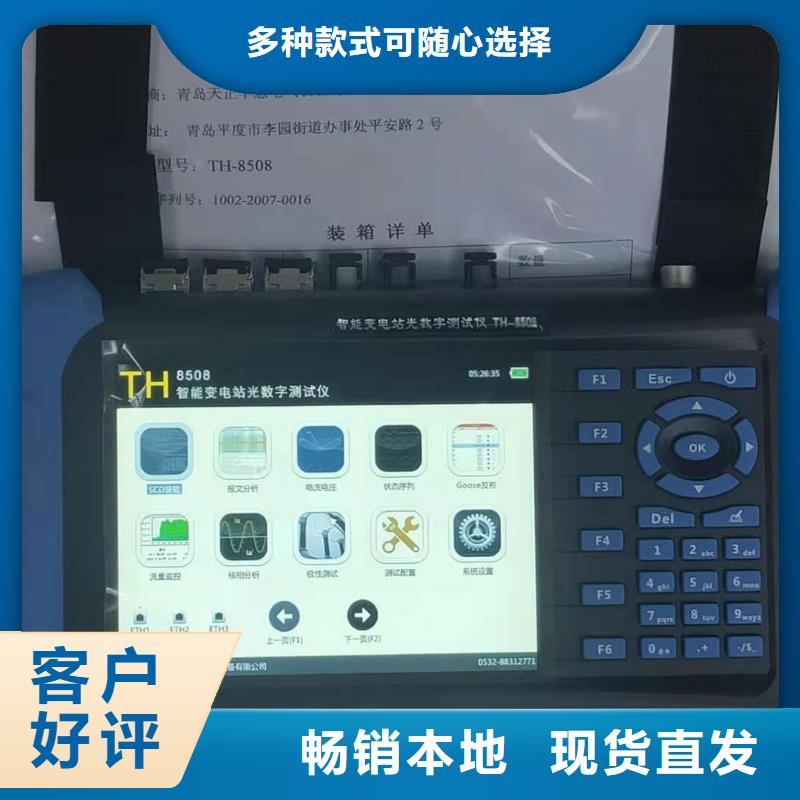

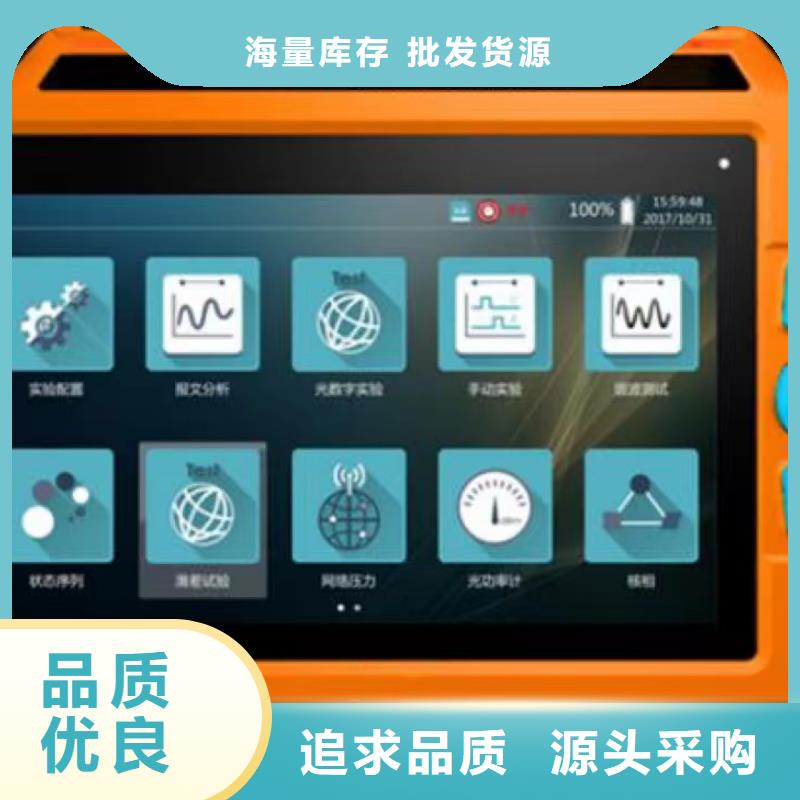

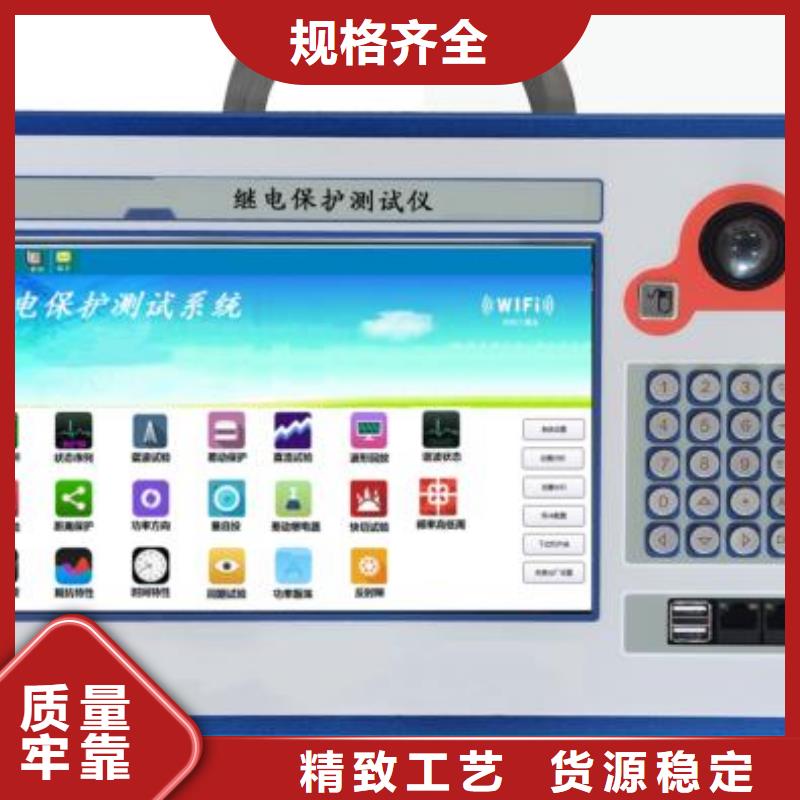

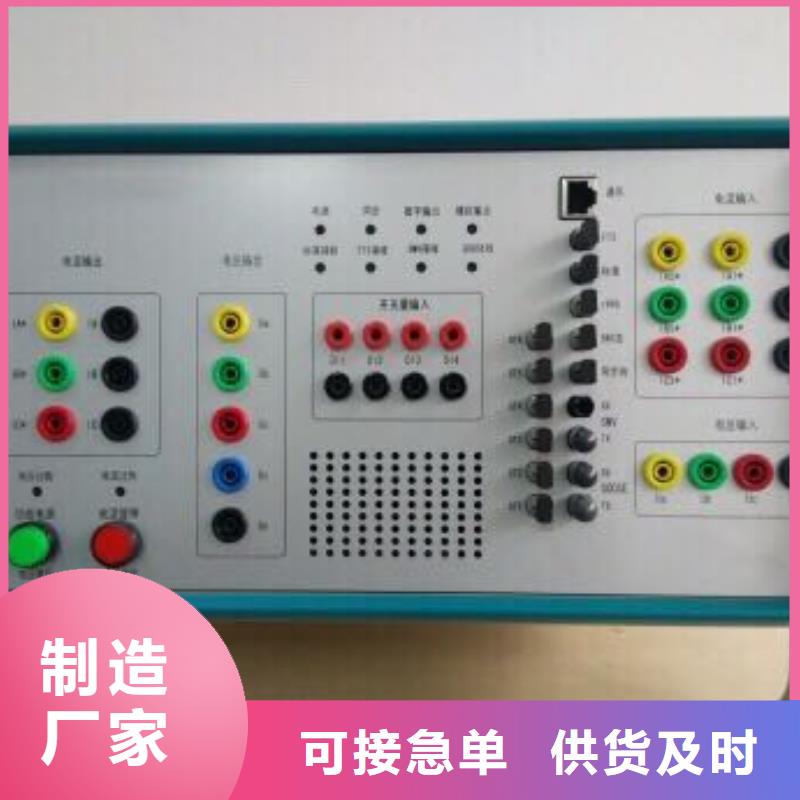

手持式光数字测试仪智能变电站光数字继电保护测试仪青岛天正华意电气设备有限公司本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。本产品基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。技术特点?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；?具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；?可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试； ?具备报文记录和分析功能，

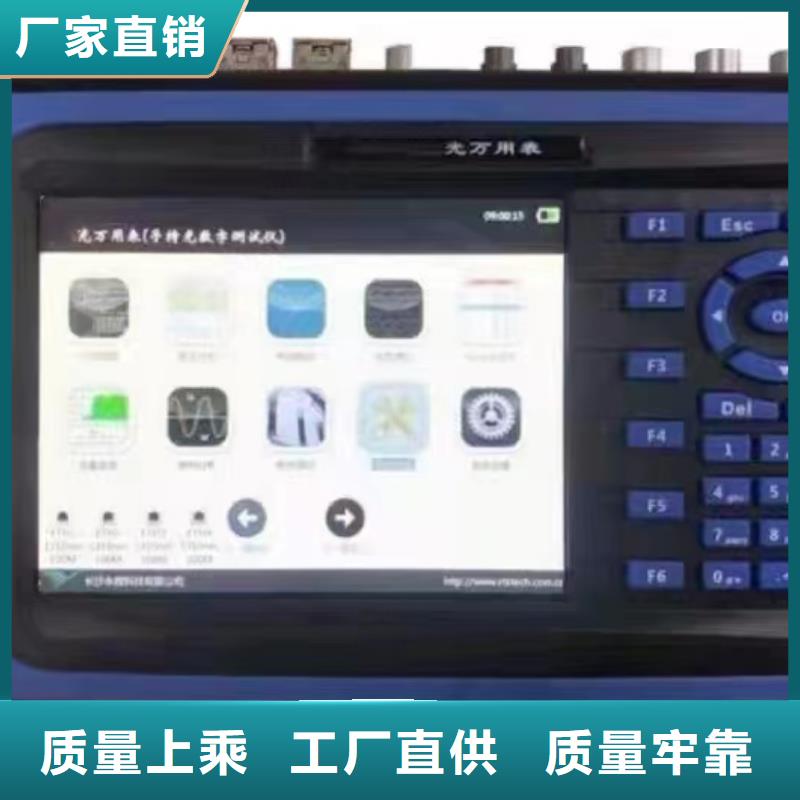

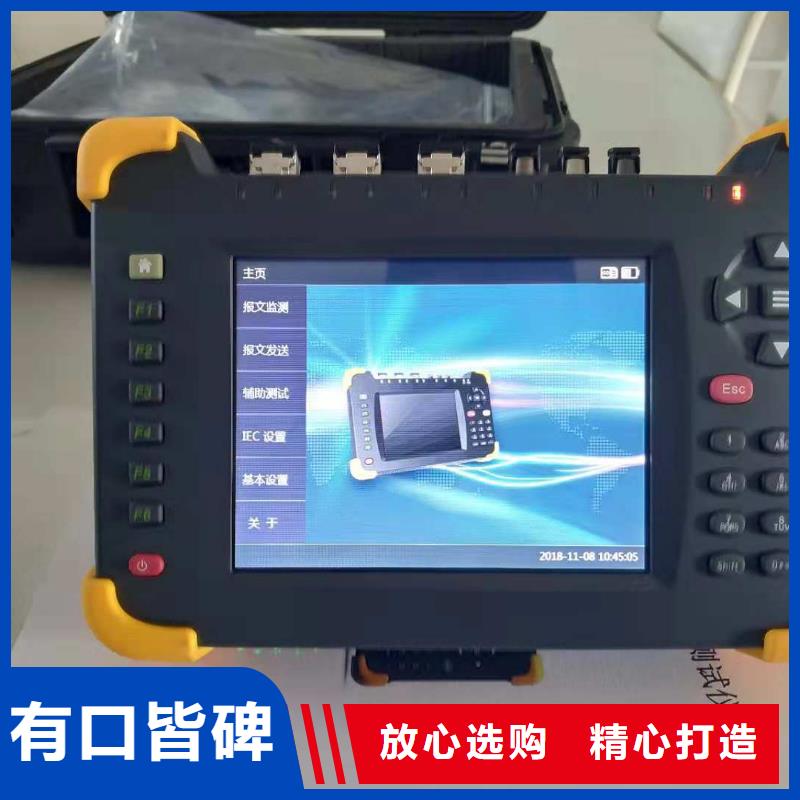

手持式光数字测试仪 模式三：Goose发布-Goose订阅2.12 测试配置测试配置主要用来定义电流电压、状态序列、Goose发布等保护功能测试模块需要用到的SV/GS控制块。新增 F1添加新的SV/GS报文控制块；修改 F2编辑选中SV/GS报文控制块的属性参数；删除 F3删除选中SV/GS报文控制块；通道映射 F4用于定义SV报文控制块的数据集，包括通道映射、变比设置、品质设置等；光口转发 F5用于控制光口数据进行镜像、转发、回环；下载 F6保存并下载设置的报文控制块参数定义并使其生效；测试配置有任何变动，您都必须点“下载”,否则不会生效。控制块使能OK键不勾选——不发送或接受该组报文；勾选——发送或接收该组报文2.12.1 添加报文控制块提供三种添加方式：从解析的SCD文件中添加；从报文分析模块侦听到的报文控制块添加；手动添加。手动添加/修改9-2 SV报文AppID：0x0000-0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255ASDU个数：0-20采样点数：24-256点/周波同步方式：软件强制，按同步标志位设定值发送；外部控制，按万用表GPS同步对时（IRIG-B、PPS、1588） 的实时状态发送；额定延时：0-5000ms通道个数：1-40归零方式：整秒归零（如80点/周波时，采样计数0-3999）；不超过65535 0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255TTL:报文生存周期，一般采用2×T0（心跳）时间T0：心跳间隔T1：小间隔Goose发送过程（机制）示意图通道数：0-128，Goose通道数据类型不同时，通道个数也会不同。手动添加/修改FT3报文报文格式IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文通讯传输方式：曼码或异步串口波特性：5M、 可设采样率：24～256点/周波LNNAME：逻辑接点名 0xFFLDNAME：逻辑设备名， 数据集，0x00-0xFF额定相电流：A额定相电压：KV额定中性电流：A额定延时：us2.12.2 通道映射9-2 SV通道映射定义SV报文控制块的数据集，包括通道变量映射、变比、品质、额定延时等。
