大电流发生器PLC和触摸屏的通信：计算机与计算机或计算机与终端之间的数据传送可以采用串行通信和并行通信2种方式。S7-300系列PLC的通信分3种工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系统采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模拟量的采集及发送在模拟量输入及其转换成实际值的过程中（以温度为例），温度传感器采集到的模拟信号通过PLC模拟量输入模块变成数字信号传到PLC 的存储器， 再根据传感器的量程等实际情况把数字信号换算成实际的温度值（模拟量比例换算是指由于A /D、D /A 转换之间的对应关系， S7-200 CPU内部用数值表示外部的模拟量信号， 两者之间有一定的数学关系， 即模拟量/数值量的换算关系）。系统从模拟量模块中地址为AIW10的通道输入模拟量。为了增强输入模拟量的稳定性， 模拟量采集程序采用求多次采样值的平均值方法； 而为了减少CPU 的扫描时间， 程序中的除法采用移位除法（用采样次数的2的次方表示， 如128次为2的8次方）。3.1.3.2.3.2触摸屏的触控功能当触摸屏上的按钮被按下时， 触摸屏会给PLC发送按钮位置坐标（触摸屏中表示位置坐标的数据块为"AA 73按钮的坐标CC 33 C3 3C"）， PLC收到数据后判断按钮的位置坐标是否正确，如果正确，则执行显示曲线、显示实时参数、控制执行机构等指令。3.1.3.2.3.3通信的相关程序PLC 的编程方法因程序设计人员的思维习惯不同而有很大差异， 常用的编程方法有梯形图编程和语句表编程2种。梯形图接近继电器控制的表达形式， 语句表则类似于计算机汇编语言， 这2种编程方式均实时反映出继电器控制的思想。

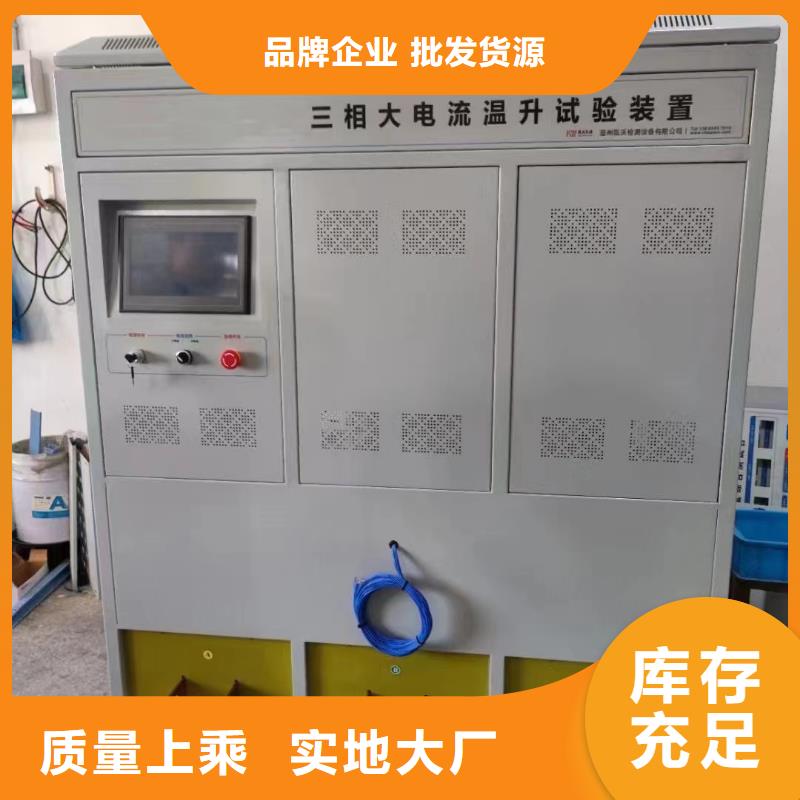

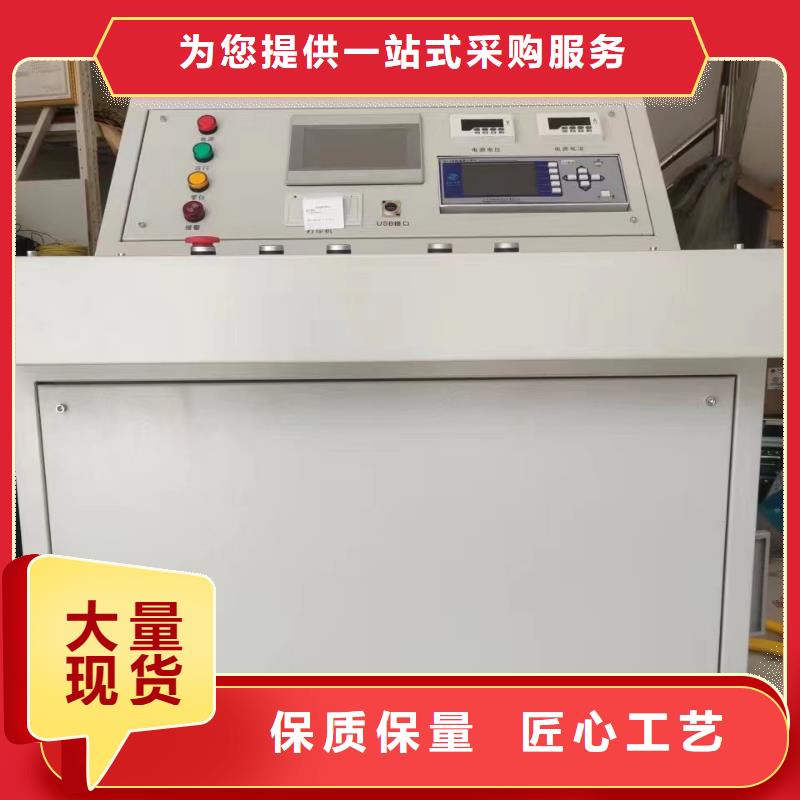

大电流发生器需方技术要求1.1：功能要求 用于35kV及以下额定电流6300A及以下各类开关柜1.1倍额定电流温升试验。温升试验装置技术性能需满足根据GB/T11022、DL/T 593、GB/T 3906、DL/T 404等试验标准对开关柜进行试验的要求。1.2 技术参数要求?输入接口：三相四线制（需方实验室可提供相线电缆三根，零线一根，另可提供接地线）?输入电压：380V?输入电流：小于552.6A?输出电流：AC范围 0到7000A，连续可调， 且该输出电流为真有效值（指负载被试开关柜及相关标准规定的试验附件， 可输出的电流有效值， 电流稳定输出时间应满足工作时间要求）?输出波形：标准正弦波?输出频率： 50Hz （＋5％， -2％）?输出电压：0-10V或以上，且连续可调?工作时间：电流输出不少于24小时?输出相数：三相?冷却方式：自然冷却?三相电流不平衡率：小于2％?保护设置：过流、过压、过热、短路保护?具备供电电源三相输入电压、输入电流、补偿电压、补偿电流、参数监测和显示功能?具备三相输出电压、输出电流的监控和显示功能?具备试验过程记录功能（持续记录输出电压、输出电流、各温度测点温度值等相关数据）?具备试验结果自动计算功能?配套30路热电偶（或其他满足试验标准要求的传感器）温度巡检系统?具备全自动测试与手动测试两种方法，全自动测试时只需简单设置试验电流、时间、记录步长即可，带自动稳流系统。系统跟踪目标电流，自动调整、平衡三相输出电压、电流，并可自动记录电流、电压、各路温度传感器数据，可导出生成常用电子报表格式。

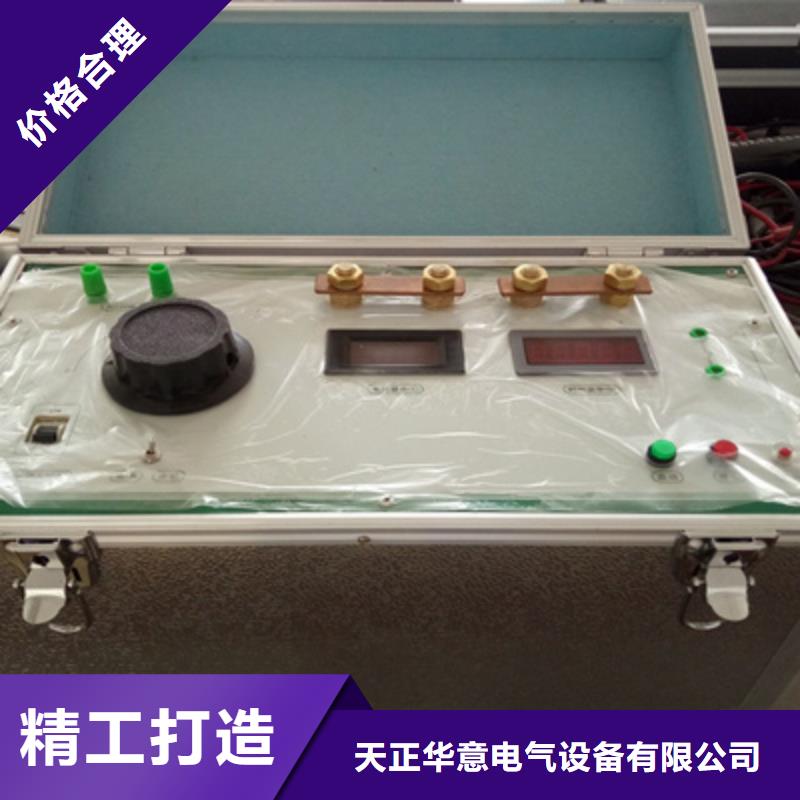

大电流发生器主要技术参数额定容量（常用参数）：10kVA输入电流：AC 0 ～ 27A输出电压：AC:10V DC 0 ～10V输出电流：AC 0 ～ 1000A DC 0 ～ 1000A 电压测量精度：0.5 ％FS ± 3 字电流测量精度：0.5 ％FS ± 3 字计时长度：0 ～ 48小时电源电压：AC380V ±10％,50Hz±1 Hz四、操作说明在系统上电后，PLC会自动判断调压器是否归零，如未归零则将调压器归零，在调压器归零过程中，除急停按钮外，任何操作都不能执行。1.系统启动界面。自动测试：点击后进入自动测试，设置流程，设置完成后进入自动测试项目，启动后系统将按照设置进行测试。自动测试模式下，设备上的操作按钮，除急停按钮外，其他按钮都不能进行操作。手动测试：点击后直接进入手动测试模式。在次模式下，需要人工控制，设备启停，电流的增减操作。查看数据：可以查看7天以内的自动测试和手动测试的相关数据。并能将数据存储到U盘当中。注：请注意及时保存相关测试数据，以防超过时间，数据丢失。系统设置：主要对被测件的保护温度进行设置，防止被测件温度过高，烧毁被测件。
